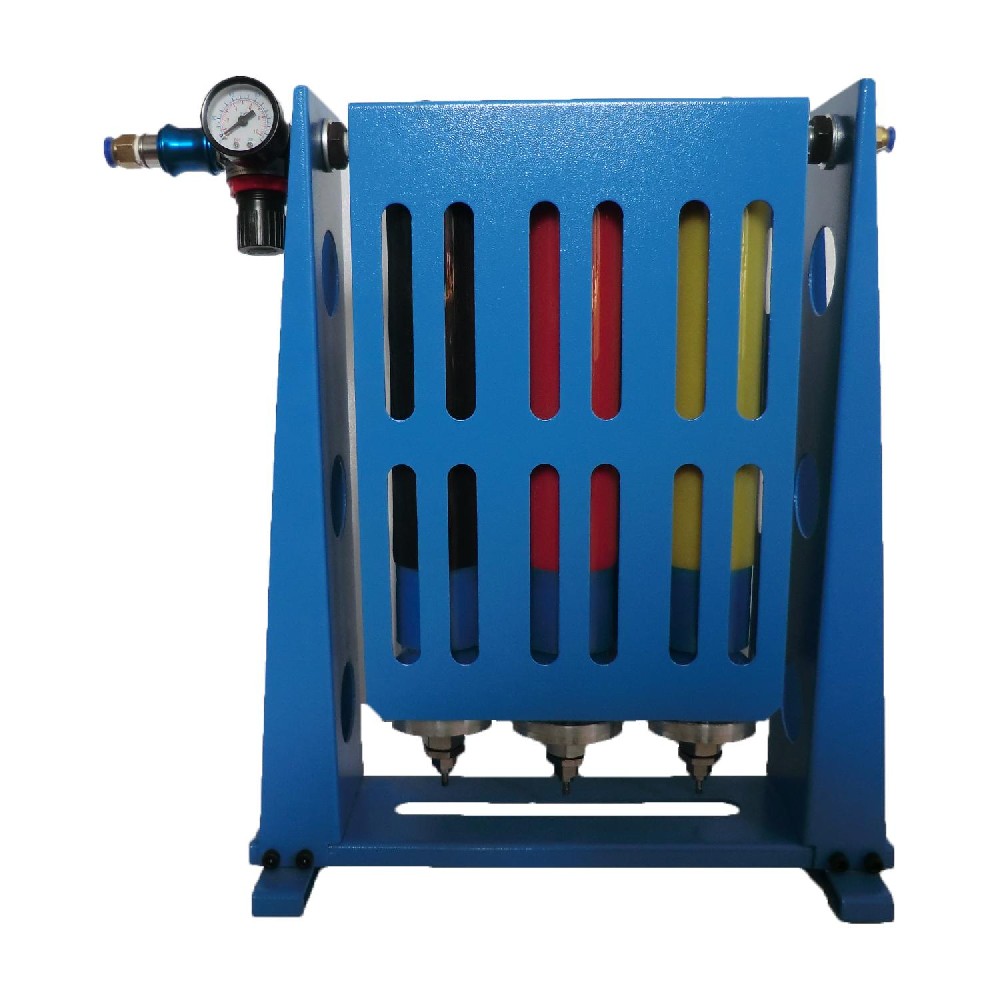

氣動測量儀在測控領域有著重要作用，是測控行業經常使用的測量工具。氣動測量儀通常是由氣動長度傳感器、指示器（表）、空氣過濾器和穩壓器等部件組成，結構緊密，性能優良，具有測量精度高、靈敏度高、效率高以及測量力小等優點。其中，空氣過濾器是氣動測量儀的一種特殊部件。氣動測量儀的測量原理是比較測量，將長度信號轉換為氣流信號，并通過指示器顯示數值。因此，壓縮空氣是氣動測量儀的關鍵動力源，但是壓縮空氣中可能含有較多水分及雜質，影響測量度，所以需要空氣過濾器凈化空氣質量，確保測量效果。空氣過濾器的質量是非常重要的，下面，氣動測量儀小編為大家分享一下氣動測量儀空氣過濾器改進方法及其凈化空氣的方式吧。

　　一、空氣過濾器改進技術

　　大氣在壓縮泵的作用下，形成壓縮空氣儲存起求，作為氣動測量儀測量工件時的動力。但在大氣被壓縮的過程中，由于空氣中的濕度和氣泵在工作時需潤滑，使壓縮空氣中產生水分和油污。氣源的凈化程度，直接影響了氣動測量儀正常工作時間的長短。為了防止水分和油污對氣動測量儀的污染，所以在安裝氣動測量儀的氣路里串接了空氣過濾器。但是老式空氣過濾器有諸多不便之處，如管道里容易積存大量的積水或油污，并且清洗頻率高，保養麻煩等，因此對空氣過濾器進行改進。

　　1、加大體積

　　為了提高空氣過濾器的吸水容量，我們可以在硬塑料上打許多孔，做成骨架，然后在骨架上纏繞棉紗帶，做成過濾紗團。這樣改進可以增加空氣過濾器的容納體積，提高吸附水分及雜質的能力。

　　2、改善結構

　　把原過濾棉的位置改到離心濾水結構的上面，使水分、油污不易將它弄濕。氣體從下氣室經本體中間氣孔通到上骨架內，再經過濾紗團濾掉水分、油污，經上氣室通過輸出孔輸出清潔氣體。為了保證上、下兩端不漏氣，在紗團下端增加了O形密封圈，上端與上外殼頂實不調氣。

　　改善結構后，由于過濾紗團體積增大，輸出的壓力和流量都穩定，紗團飽和時間增長了。把紗團從過濾環內移出來后，清洗拆修時就不必大拆大卸，只要松開上鎖緊環把外殼打開,換上新紗團即可。并且提高了濾水效率，增加了空氣過濾器的流量。

　　二、空氣過濾器凈化方式

　　1、氣閥門凈化

　　在壓縮空氣管路上裝兩個氣閥，先把閥門1開啟，將管路中的水分,和雜質噴出后關閉氣閥1，再開啟閥門2，使壓縮空氣輸入空氣過濾器中。

　　2、儲筒凈化

　　采用儲氣筒凈化氣源方式如下：在進氣閥與空氣過濾器之間裝上具有一定容積的儲氣筒，使管道內的大部分水分和雜質積存在儲氣筒中，需注意按時把儲氣筒內的廢物排除干凈。

　　以上就是氣動測量儀空氣過濾器改進方法及其凈化方式的相關內容介紹。通過上述內容可知，空氣過濾器的質量在某種程度上影響著氣動測量儀的測量效果，因此我們要對老舊的過濾器進行改進，提高其過濾效果。
